產品介紹:

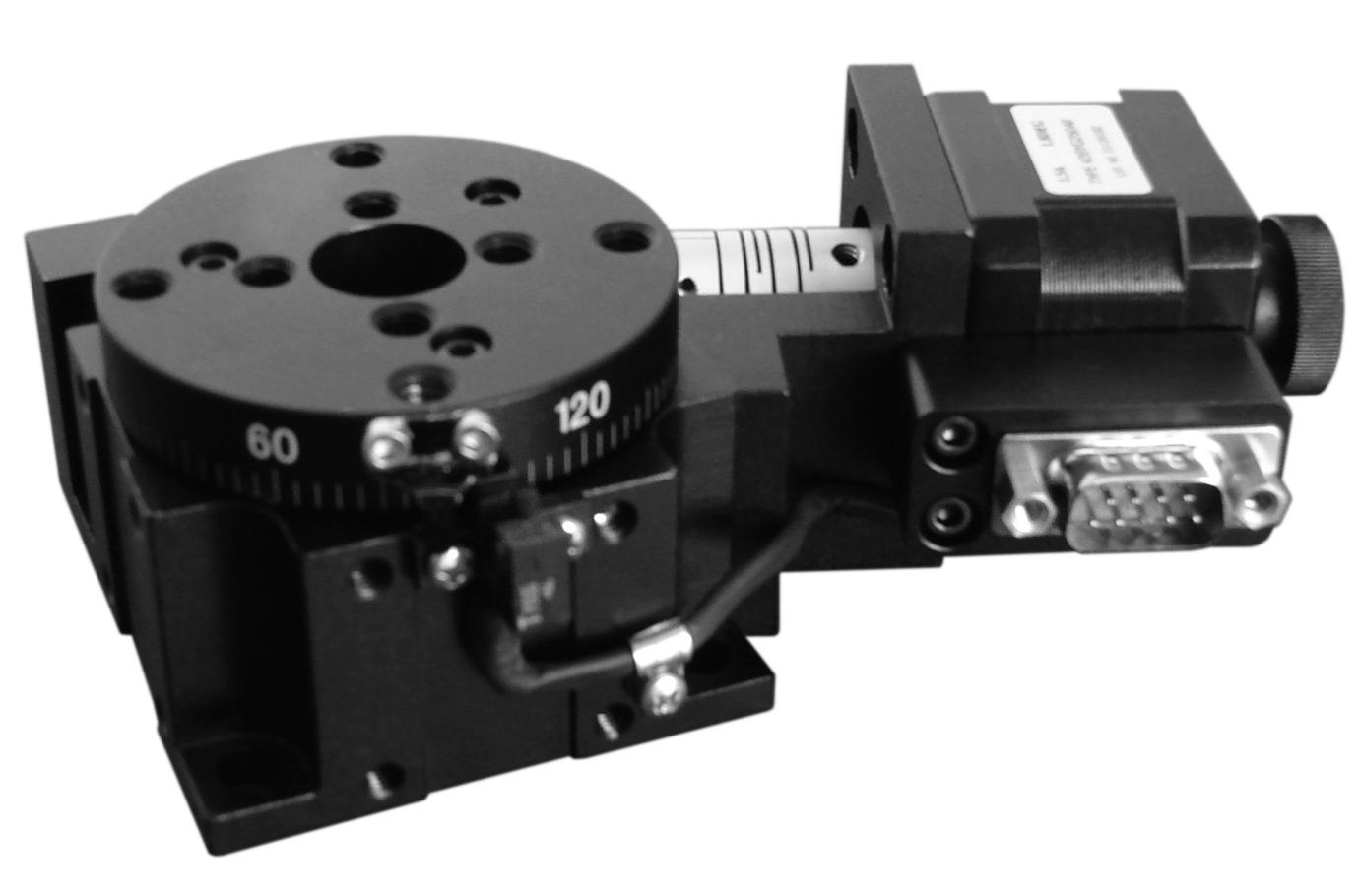

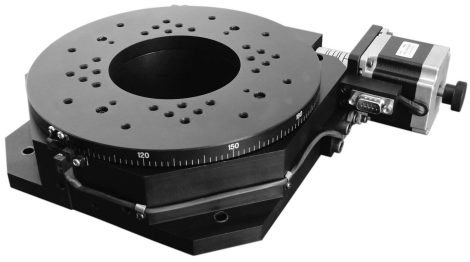

HCMR精密電動旋轉臺,是華創智造研發的具有較高精度的電動旋轉臺產品,采用精研蝸輪蝸桿和交叉滾柱軸環,保證了高旋轉精度,端跳、徑跳等關鍵指標達到同行先進水平。該產品具有較高的負載能力,可用于豎直使用甚至倒置使用,可組合多維使用。
產品特點:
■旋轉軸系采用多道工藝精密加工而成,配合精度高,承載大,壽命長
■精密蝸輪蝸桿傳動和轉軸系設計,調整精度高,空回小,消空回結構可調整使用造成的空回間隙
■旋轉臺面的端跳和偏心低,旋轉運動平穩
■旋臺中心通孔與旋轉中心嚴格同軸,中心孔徑嚴格配合公差限制,方便精密定位
■步進電機和蝸桿通過進口高品質彈性聯軸節連接,傳動同步,消偏性能好,排除空回和形位誤差
■提供步進與伺服的電氣配件,可提供相關技術支持,接受產品的改制和量身定制
技術指標:
產品型號 |
HCMR60 |
HCMR100 |
HCMR200 |
HCMR300 |
HCMR400 |
|||||
物
理
結
|
角度范圍 |
360° |
||||||||
臺面直徑 |
φ60mm |
φ100mm |
φ200mm |
φ300mm |
φ400mm |
|||||
傳動比 |
90∶1 |
180∶1 |
270∶1 |
720∶1 |
||||||
驅動方式 |
蝸輪和蝸桿機構 |
|||||||||
標配電機 |
42步進電機(1.8°) |
57步進電機(1.8°) |
||||||||
最大靜轉矩 |
40Ncm |
40Ncm |
80Ncm |
100Ncm |
140Ncm |
|||||
導軌形式 |
軸承 |
|||||||||
主體材料 |
鋁合金/不銹鋼 |
|||||||||
表面處理 |
陽極氧化發黑 |
|||||||||
自重 |
1.0kg |
1.9kg |
7.2kg |
13.5kg |
37.5kg |
|||||
精
度
|
最大中心承載 |
32kg |
50kg |
60kg |
70kg |
80kg |
||||
分辨率 |
0.0003° |
0.0002° |
0.0002° |
0.0001° |
0.000039° |
|||||
最大速度 |
50°/sec |
25°/sec |
25°/sec |
12.5°/sec |
6°/sec |
|||||
重復定位精度 |
< 0.01° |
< 0.005° |
< 0.004° |
< 0.0035° |
< 0.003° |
|||||
端跳精度 |
15μ |
15μ |
15μ |
10μ |
20μ |
|||||
空回 |
0.005°=18〞 |
0.005°=18〞 |
0.005°=18〞 |
0.005°=18〞 |
0.005°=18〞 |
|||||
平行度 |
80μ |
80μ |
80μ |
100μ |
120μ |
