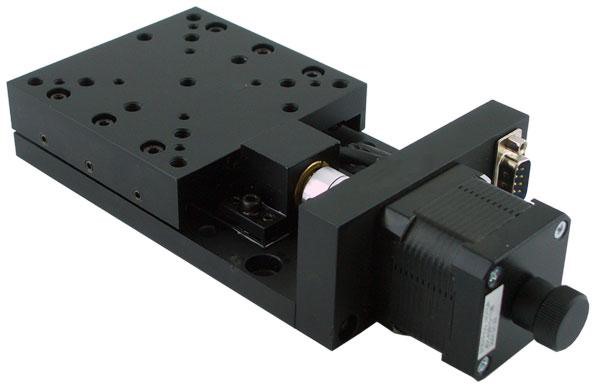

產品特點:
電移臺臺面高度30mm最高處僅44mm,特別適合空間高度要求小、行程小、分辨率要求高的應用
電機和滾珠絲桿通過進口高品質彈性聯軸節連接,消偏性能好,可以消除反間隙和扭振
配有手輪,方便調試,兩端裝有零位和限位開關,方便準確定位和保護產品
標配步進電機和RS232接口,配合華創自主研發的運動控制器可對其實現控制
提供電機相關技術支持, 接受產品的改制和量身定制
技術指標:
產品型號
HCBP01
HCBP02
HCBP3
HCBP04
結
構
描
述
臺面尺寸
65*65
90*90
90*110
115*180
行程
13
30
50
100
導軌
V形導軌 + 交叉滾柱
絲桿導程
1mm
標配電機
42步進電機(1.8°)
額定電流
1.5A
主體材料
鋁合金/不銹鋼
表面處理
陽極氧化發黑
臺面承載
10kg
12kg
自重
1.1kg
1.25kg
1.5kg
2.5kg
精
度
描
述
分辨率
0.000039
0.000078
最大速度
10mm/s
重復定位精度
<0.0025mm
< 0.003mm
< 0.005mm
回程間隙
< 0.005mm
