光學平臺系列

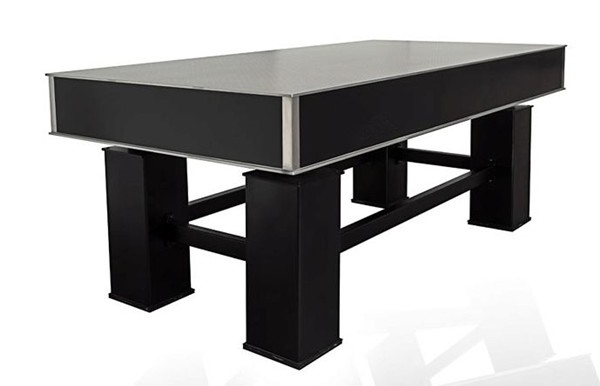

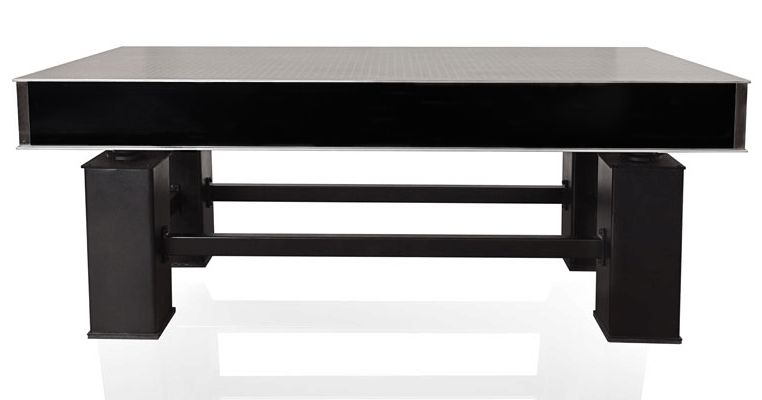

ZP阻尼光學平臺
所屬類別：光學平臺系列
- 售后QQ：
- 售后QQ：
咨詢熱線：18571651663
詳細內容
特點：
■SP系列阻尼光學平臺是一款常用光學平臺，廣泛應用光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量?jī)x器等。
■隔振支架采用連接式或（整體焊接）高剛性支架，高分子阻尼隔振墊和水平調節軸承，支架上方帶水平調整機構，支架下方帶高度調整機構和選配腳輪，可解決地面不平引起的支架扭曲。在不拆除光學元件和不拆卸系統的時，能夠方便平穩的移動光學平臺。具有好的剛性和穩定性。
■臺板采用不銹鋼超導磁隔振平板，具有重量輕、高剛度、高阻尼等優點，經精密研磨處理，表面平面度高?；匦蚰スに嚽宄?，達到無反射、亞光效果
技術參數：
|
光學平臺高度 |
800mm |
|
臺面厚度 |
50mm-300mm可選 |
|
工作面板材料、厚度 |
1Cr17不銹鋼 、面板6-10mm |
|
臺面 |
蜂窩內芯 |
|
布孔 |
公制M6、25mm×25mm等間距陣列 |
|
臺面平面度 |
≤0.05mm/m2 |
|
平臺臺面粗糙度 |
≤0.8μm，臺面亞光處理 |
|
平臺振幅 |
5um |
|
固有頻率 |
x方向：3.5Hz～6Hz y方向：3.5Hz～6Hz |
|
負荷承載 |
800kg/㎡ |
|
水平調節方式 |
手動調節 |
|
調節高度 |
±15mm |
光學平臺尺寸規格選型表：
|
臺面編號 |
規格尺寸 |
臺面重量 |
支撐腿數量 |
|
0606 |
600×600×800 |
54 |
4 |
|
0906 |
900×600×800 |
81 |
4 |
|
1008 |
1000×800×800 |
120 |
4 |
|
1208 |
1200×800×800 |
144 |
4 |
|
1509 |
1500×900×800 |
202 |
4 |
|
1510 |
1500×1000×800 |
210 |
4 |
|
1609 |
1600×900×800 |
216 |
4 |
|
1812 |
1800×1200×800 |
324 |
4 |
|
2010 |
2000×1000×800 |
300 |
4 |
|
2012 |
2000×1200×800 |
360 |
4 |
|
2412 |
2400×1200×800 |
432 |
4 |
|
2415 |
2400×1500×800 |
540 |
4 |
|
3010 |
3000×1000×800 |
480 |
4 |
|
3012 |
3000×1200×800 |
576 |
4 |
|
3015 |
3000×1500×800 |
720 |
6 |
|
3512 |
3500×1200×800 |
672 |
6 |
|
3515 |
3500×1500×800 |
840 |
6 |
|
4015 |
4000×1500×800 |
960 |
6 |
|
4215 |
4200×1500×800 |
1008 |
8 |
|
4815 |
4800×1500×800 |
1152 |
8 |
|
5015 |
5400×1500×800 |
1200 |
12 |
|
6015 |
6000×1500×800 |
1440 |
12 |
|
各種尺寸，異形平臺均可定制 |
|||
