特點:

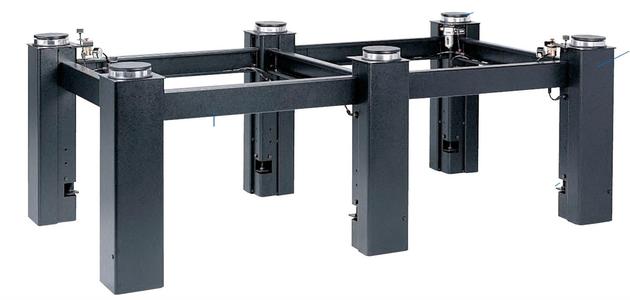

PMK系列氣浮隔振光學平臺是一款超高性能隔振光學平臺。隔振器采用進口精密超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術,隔振性能優良,系統更穩定。PMK系列光學平臺具有自動水平,自動充氣,噪聲低等特點。關鍵氣動執行元件均采用德國FEST0進口產品。
應用領域:
精密光學實驗、顯微成像、醫療生物,光路測試、光學測量、激光干涉、精密檢測,對振動具有較高的要求設備
技術指標:
光學平臺高度 |
800mm |
光學臺面平面度 |
≤0.05mm/m2 |
光學臺面粗糙度 |
≤0.8μm,臺面亞光處理 |
光學平臺振幅 |
1.2um |
固有頻率 |
x方向:1.2Hz~1.7Hz y方向:1.2Hz~1.7Hz |
減振效率
|
x方向<5Hz時:86%~92% y方向<5Hz時:84%~90% x方向<10Hz時:90%~96% y方向<10Hz時:88%~93 |
負荷承載 |
600kg/㎡ |
隔振方式 |
空氣彈簧 隔振橡膠 |
水平調節方式 |
自動調平 氣動元件執行 |
空氣源 |
靜音空氣壓縮機 <45dB 可外接 |
調節高度 |
±15mm |
光學平臺尺寸規格選型表:
臺面編號 |
規格尺寸 |
臺面重量 |
支撐腿數量 |
0606 |
600×600×800 |
54 |
4 |
0906 |
900×600×800 |
81 |
4 |
1008 |
1000×800×800 |
120 |
4 |
1208 |
1200×800×800 |
144 |
4 |
1509 |
1500×900×800 |
202 |
4 |
1510 |
1500×1000×800 |
210 |
4 |
1609 |
1600×900×800 |
216 |
4 |
1812 |
1800×1200×800 |
324 |
4 |
2010 |
2000×1000×800 |
300 |
4 |
2012 |
2000×1200×800 |
360 |
4 |
2412 |
2400×1200×800 |
432 |
4 |
2415 |
2400×1500×800 |
540 |
4 |
3010 |
3000×1000×800 |
480 |
4 |
3012 |
3000×1200×800 |
576 |
4 |
3015 |
3000×1500×800 |
720 |
6 |
3512 |
3500×1200×800 |
672 |
6 |
3515 |
3500×1500×800 |
840 |
6 |
4015 |
4000×1500×800 |
960 |
6 |
4215 |
4200×1500×800 |
1008 |
8 |
4815 |
4800×1500×800 |
1152 |
8 |
5015 |
5400×1500×800 |
1200 |
12 |
6015 |
6000×1500×800 |
1440 |
12 |
各種尺寸,異形平臺均可定制 |
