電動位移臺
HCZXR直線電機二維平臺
所屬類別：電動位移臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18571651663
詳細內容

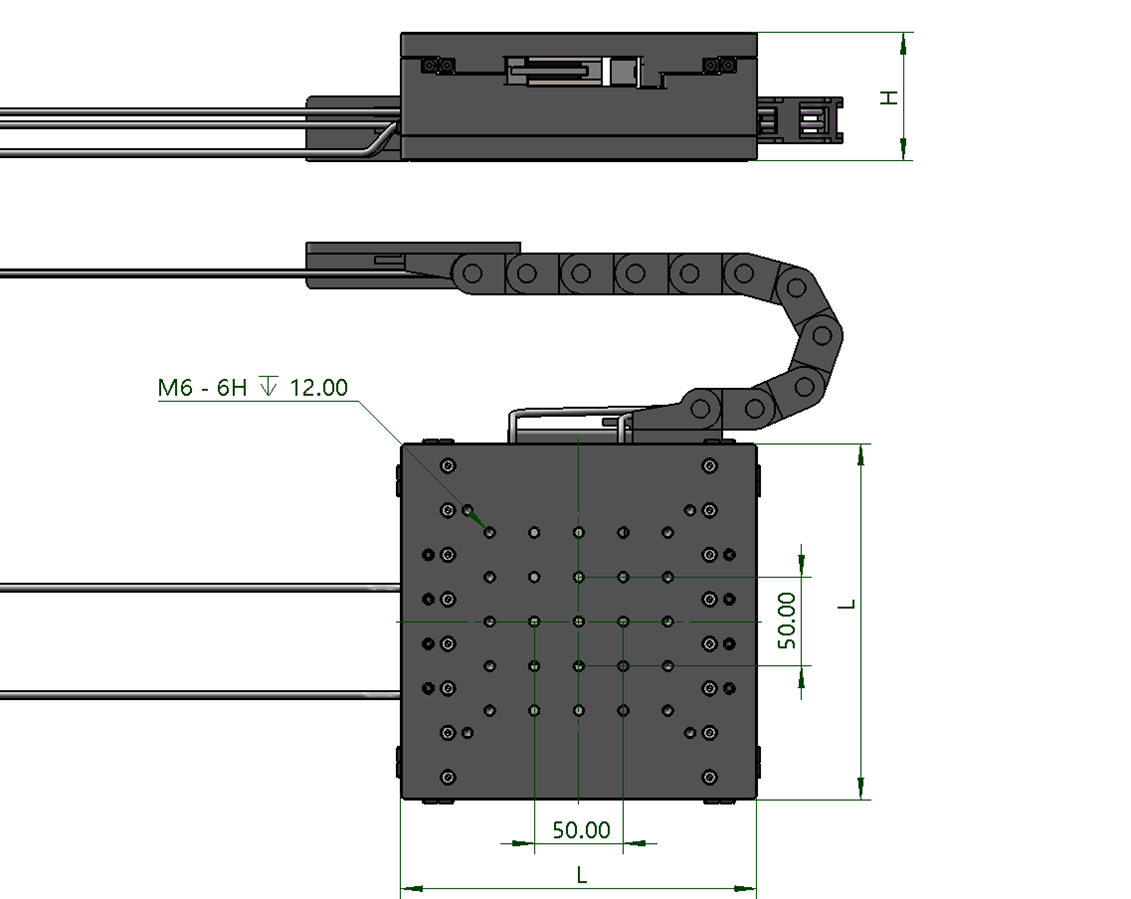

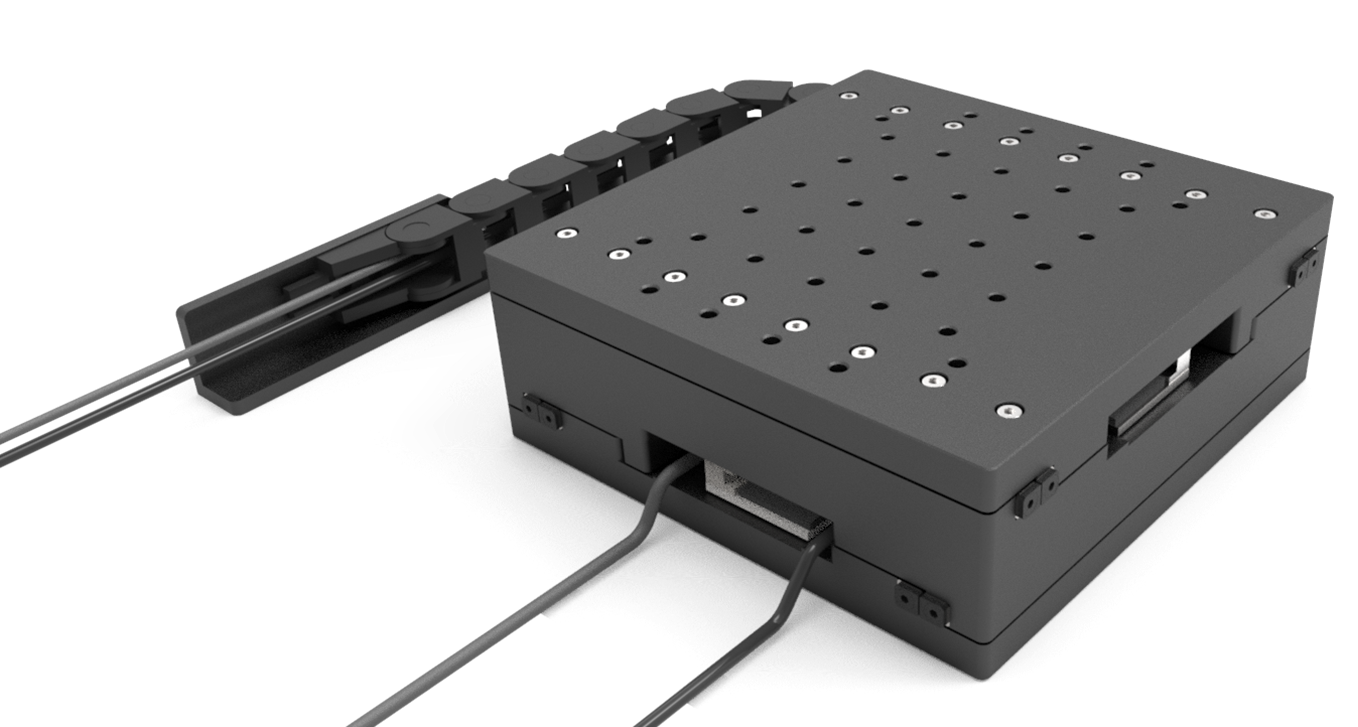

一體式高精度直線電機二維平臺
產品介紹：
HCZXR系列直線電機平臺是華創智造推出的最新型一體式設計平臺。進口交叉滾柱導軌的選用，保證了設備運行尤其是小步距運動時優秀的響應以及線性精度；直驅加全閉環機構又進一步保證了整套系統的重復性；一體化整體結構件加工，既讓平臺擁有了非常優秀的高度控制，同時精度及穩定性要穩穩優于傳統的十字交叉堆疊平臺。
主要特征：
低幅面設計，最大厚度72mm
進口高精度交叉滾柱導軌，靜音、順滑，直線度、平面度一流
直驅機構，無回程間隙
全閉環反饋，分辨率高達50nm
采用高性能的鋁合金加工一體數控加工而成
表面經過噴砂以及陽極氧化處理，美觀又經久耐用
技術參數：
型號
HCZXR50*50
HCZXR100*100
HCZXR150*150
HCZXR200*200
行程
50X50
100X100
150X150
200X200
導軌類型
進口精密交叉滾珠導軌
進口精密交叉滾珠導軌
電機規格
無鐵芯直線電機
無鐵芯直線電機
額定推力/峰值推力（N）
20/45
40/90
光柵尺分辨率
50nm
50nm
平臺最大數量（mm/s）
＞300
＞300
上軸空載最大速度
4
3
2
2.2
下軸空載最大速度
2
1.5
1.2
1.2
雙向重復定位精度
≤0.8
≤1
直線度
≤±1
≤±1.5
≤±2
平面度
≤±4
≤±5
≤±6
≤±8
正交性（arc sec）
20
20
材質
鋁合金
鋁合金
重量
6
8.6
15
24
如需其它行程，可聯系廠家溝通定制。
注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用華創智造自主生產的高精度控制器，搭配高精度系列控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
直線電機二維平臺 電動二維平臺
