電動位移臺

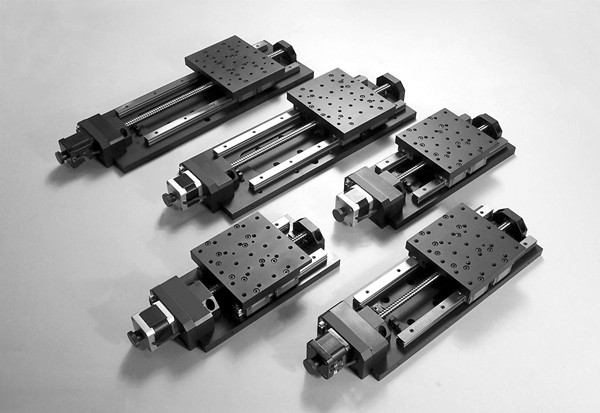

HCPY系列電控平移臺
所屬類別：電動位移臺
- 售后QQ：
- 售后QQ：
咨詢熱線：18571651663
詳細內容
產品特點：
進口精密滾珠絲桿驅動，重復定位精度和絕對定位精度好，軸向間隙小，壽命長
導軌采用高精密線性滑塊導軌（整體與底板連接），運動舒適，適合單軸或多軸組合使用
防松和防軸竄結構，有效防止絲桿松動，軸向竄動，有效保證重復定位精度和絕對定位精度
超精密加工精磨底板，裝配工藝嚴格、獨特，良好的機械性能保證了產品的性能一致性
電機和滾珠絲桿通過進口高品質彈性聯軸節連接，消偏性能好，可以消除反間隙和扭振
光電開關零定位，兩端設限位開關 ，垂直使用時可選配斷電保護器.
標配步進電機和RS232接口，配合華創智造自主研發的運動控制器可對其實現控制
可換裝伺服電機,實現高速重載, 接受產品的改制和量身定制
技術指標：
|
產品型號
|
HCPY50 |
HCPY100 |
HCPY150 |
HCPY200 |
HCPY300 |
HCPY400 |
HCPY500 |
|
|
行程 |
50mm |
100 mm |
150 mm |
200 mm |
300 mm |
400 mm |
500 mm |
|
|
臺面尺寸 |
120x120 |
120×120 |
120×140 |
120x140 |
120x148 |
150×150 |
150×150 |
|
|
絲桿規格 |
精密滾珠絲桿（導程4-16mm） |
精密滾珠絲桿導程（5-16mm） |
||||||
|
導軌 |
高精密線性滑塊導軌 |
|||||||
|
電機 |
42步進電機（1.8°）/伺服電機 |
57步進電機（1.8°）/伺服電機 |
||||||
|
主體材料 |
鋁合金/不銹鋼 |
|||||||
|
表面處理 |
陽極氧化發黑 |
|||||||
|
臺面承載 |
20kg |
30kg |
50kg |
|||||
|
重量 |
2.5kg |
3kg |
4kg |
4.8kg |
5.8kg |
6.8kg |
7.9kg |
|
|
最大速度 |
20mm/S-50mm/S |
|
||||||
|
重復定位精度 |
<10um |
|||||||
|
直線度 |
3μm |
6μm |
10μm |
12μm |
18μm |
25μm |
30μm |
|
|
平行度 |
3μm |
6μm |
10μm |
12μm |
18μm |
25μm |
30μm |
|
|
偏擺 |
25″ |
30″ |
35″ |
40″ |
45″ |
|||
|
俯仰 |
25″ |
30″ |
35″ |
40″ |
45″ |
|||
|
回程間隙 |
2μm |
|||||||
|
丟步運動 |
3μm |
5μm |
||||||
電動平移臺 電動直線位移臺
