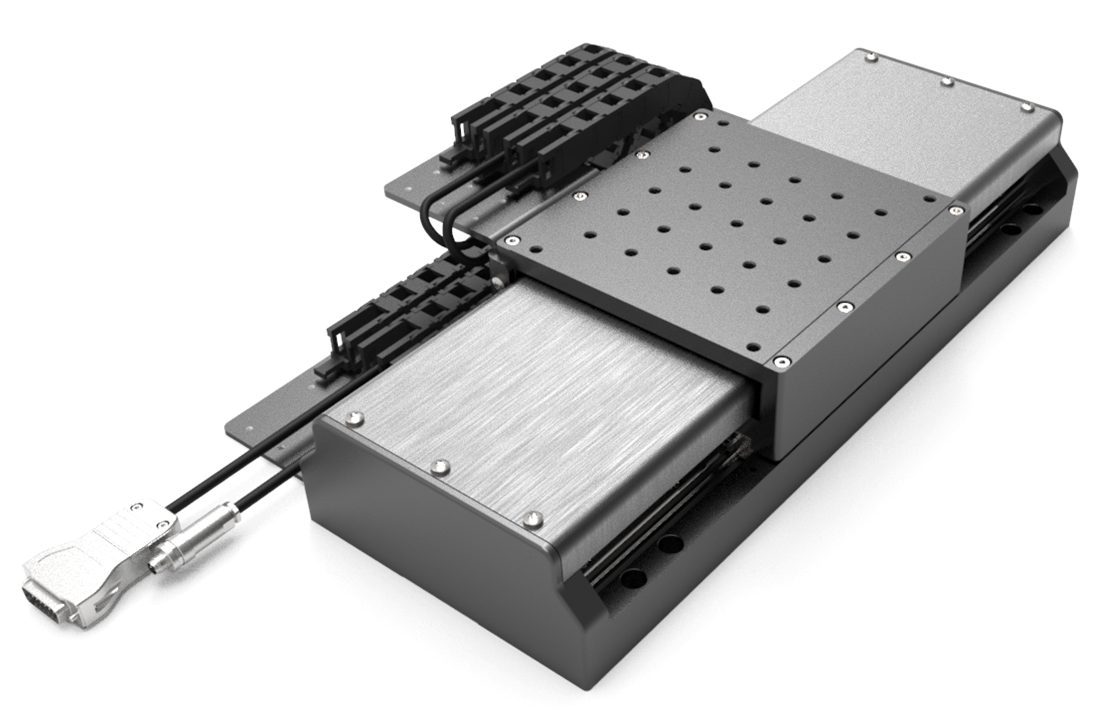

高性能半封閉式直線電機模組
產品介紹:
HCZX系列直線電機模組是專門針對工業自動化領域推出的高性能產品模組,其采用了大推力、高精度的有鐵芯直線電機,能在兼顧高動態速度響應的同時依然保證優秀的重復性及絕對精度。是工業自動化領域替代傳統同步帶、絲桿伺服模組的最佳選擇。
產品主要特征:
半封閉設計,有效防止異物進入設備中
進口高精度直線導軌,靜音、順滑,直線度、平面度一流
直驅機構,無回程間隙
全閉環反饋,分辨率高達50nm
采用高性能的鋁合金加工一體數控加工而成
表面經過噴砂以及陽極氧化處理,美觀又經久耐用
主要性能參數:
型號
HCZX200 HCZX300 HCZX400
HCZX500 HCZX600 HCZX800
行程
200mm 300mm 400mm
500mm 600mm 700mm
導軌類型
進口直線循環滾珠導軌
進口直線循環滾珠導軌
電機規格
有鐵芯直線電機
有鐵芯直線電機
額定推力/峰值推力(N)
66/116
66/116
光柵尺分辨率
100nm
100nm
限位類型
光電/機械/軟件三重定位
光電/機械/軟件三重定位
平臺最大數量(m/s)
2
2
空載最大速度
3
3
最大負載
46
46
重復定位精度
±0.5nm
±0.5nm
直線度
≤±2.5
≤±4
≤±8
≤±9
≤±10
≤±12
平面度
≤±2.5
≤±4
≤±8
≤±9
≤±10
≤±12
材質
鋁合金
鋁合金
重量
9.1
10.1
11.3
12.3
113.3
15.6
